Устройство теплых полов. Теплый пол пленочный и стержневой
Около 15 лет назад о теплых полах в квартире в нашей стране никто и не знал, однако в настоящее время они стали довольно распространены и из элемента роскоши превратились в удобное средство отопления помещения. Кому не хотелось бы холодным зимним утром, вставая с кровати, опустить ноги на теплый пол, который создает удивительную атмосферу уюта и комфорта в любом помещении? В условиях сурового российского климата теплый пол становится просто незаменимым, особенно, в ванных комнатах или детских.
Преимущества теплого пола
Теплые полы, по сравнению с привычной системой обогрева помещения горячим воздухом, имеют ряд преимуществ. Очевидно, что благодаря большей поверхности теплоотдачи, по сравнению с радиаторами или иной обогревательной бытовой техникой, теплый пол позволяет нагревать помещение значительно быстрее. Кроме того, законы физики не дают нам забыть о том, что теплый воздух стремится вверх, а его место занимает холодный, однако в случае использования теплых полов, температура воздуха около его поверхности значительно выше, благодаря тому, что источник тепла находится непосредственно под напольным покрытием. Таким образом, температура воздуха на уровне пола на несколько градусов выше, чем температура воздуха на уровне головы человека, обладающего среднестатистическим ростом.
Исходя из того, что теплый пол покрывает довольно большую площадь, распределение тепла по комнате осуществляется равномерно, что также является его несомненным достоинством. Таким образом, теплые полы чрезвычайно удобны, легки в эксплуатации и с успехом могут конкурировать с привычными системами отопления жилых помещений. Кроме того, система подогрева пола надежно скрыта от глаз, а значит, может идеально «вписаться» в любой интерьер, независимо от его стилевого решения.
На сегодняшний день при выборе теплого пола следует решить, какой принцип работы он будет иметь, так как пол может быть водяным или электрическим.
Водяной теплый пол представляет собой трубопроводы, объединенные в коллекторы, при этом трубы располагаются внутри алюминиевых пластин, способствующих равномерному распределению излучаемого тепла в помещении. Нагретая до необходимой температуры вода движется по этим трубам от предварительно установленного отопительного котла или системы центрального отопления.
Однако большую популярность приобрел электрический теплый пол, представляющий собой уложенный в стяжку пола нагревательный кабель, подключенный к терморегулятору.
РЕПО - ремонт позитивный предлагает подробно рассмотреть устройство электрического пленочного и стержневого теплого пола в квартире.
Пленочные теплые полы

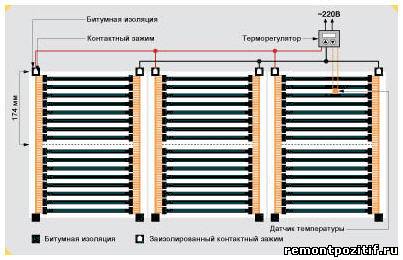

Пленочный теплый пол представляет собой полимерную пленку, способную всей своей поверхностью излучать инфракрасные лучи. На всей поверхности пленки располагаются проводниковые полосы, расстояние между которыми, как правило, составляет около 5-13 мм, что практически полностью исключает перегрев такого пола. В таких пленочных полах функцию излучателя выполняет карбоновая паста, на которую электрический ток поступает, проходя через медно-серебряные проводники.
Несомненным достоинством пленочных полов является то, что при выходе из строя одной из таких проводниковых полос, пленочный пол продолжает функционировать. Кроме того, пленочный теплый пол может укладываться непосредственно под имеющееся напольное покрытие: ламинат, дерево или плитку. Он прекрасно совместим с ковролином, самыми различными видами линолеума и керамогранитом.

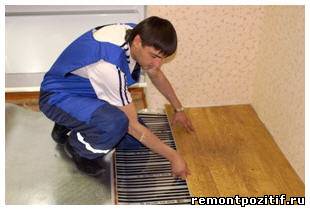

При монтаже пленочного пола под линолеум, ламинат или ковролин нет необходимости использовать клей или укладывать стяжку, то есть, осуществляется так называемый «сухой монтаж». В том случае, если в качестве напольного покрытия планируется использовать ламинат, то пленочный теплый пол станет идеальным решением для его подогрева, так как покрытие прогреется равномерно, что исключит возможность появления трещин от перегрева.
Монтаж пленочного пола не представляет особого труда, однако, приступая к процессу его укладки, следует соблюсти ряд условий. Так, чтобы излучаемое тепло не стало приятным подарком для ваших соседей снизу, необходимо предварительно уложить слой теплоизоляционного материала. Функцию теплоизоляционного слоя может выполнить перфорированный изолон, который укладывается на заранее очищенную и выровненную поверхность.
Затем по периметру уложенного изолона необходимо проклеить специальный электропроводный скотч, имеющий алюминиевое покрытие. Такой скотч обеспечит качественное заземление.Следующим шагом в процессе монтажа пленочного пола станет установка термодатчика. Затем осуществляется укладка термопленки, при этом необходимо следить за тем, чтобы отверстия теплоизоляционного слоя и пленки совпадали.
На данном этапе рекомендуется проводить пробное подключение пленочного теплого пола. В том случае, если вся система функционирует нормально, а в качестве напольного покрытия используется ковролин, ламинат или линолеум, можно осуществлять монтаж напольного покрытия.
В случае использования напольной плитки или керамогранита необходимо уложить армирующий слой (стекловолокно) для бетонной стяжки, а затем осуществить непосредственную заливку пола бетоном. На получившуюся бетонную стяжку укладывается желаемое напольное покрытие.
При монтаже пленочного теплого пола с бетонной стяжкой следует быть готовым к небольшим пространственным потерям в помещении, однако в тех случаях, когда ее устройство не является обязательным, беспокоиться не стоит. Дело в том, что толщина используемой термопленки составляет всего 3 мм, которые практически никак не отразятся на высоте помещения.
Стержневой теплый пол
Стержневые теплые полы являются относительной новинкой на российском рынке, однако уже успели завоевать определенную популярность и любовь потребителей. Свое название такие полы получили в связи с лежащими в их основе гибкими нагревательными стержнями, выполненными из карбона. Все эти тонкие стержни, собранные воедино, представляют собой термомат.
Такие полы имеют массу достоинств, в частности, в процессе их эксплуатации не стоит беспокоиться о возможном перегреве, благодаря эффекту саморегуляции. Так, при повышении температуры стержней снижается уровень потребляемой мощности в 1,5 раза. Стержневой пол может монтироваться не только в бетонную стяжку, но и в плиточный клей, кроме того, он совместим со всеми видами напольного покрытия.
Стержневой инфракрасный пол превосходно подходит даже для помещений с повышенным уровнем влажности, оказывая, кроме всего прочего, благотворное влияние на здоровье человека, благодаря легкой ионизации воздуха. Расстояние между карбоновыми стержнями составляет 10 см, а выход из строя одного из них не влечет за собой прекращение работы теплого пола, благодаря параллельной конструкции нагревательных элементов.
Как правило, монтаж стержневого пола осуществляется специалистом, однако его можно осуществить и самостоятельно. При этом необходимо заранее определить место, где будет установлен терморегулятор и площадь, которую покроет впоследствии термомат.

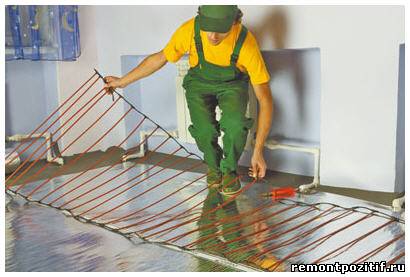

Затем на предварительно выровненную поверхность пола укладывается теплоотражающий материал, например, изолон. Он поможет избежать до 30-40% потери тепла, что приведет к очевидной экономии электроэнергии. Следующим шагом должна стать установка термодатчика, который будет контролировать установленную температуру пола. Чтобы эти показания были наиболее точными, датчик рекомендуется устанавливать как можно ближе к полу. Затем осуществляется укладка полос термомата, при этом необходимо следить за тем, чтобы стержни не пересекались друг с другом.
Уложенный на желаемую поверхности термомат фиксируется. Как правило, фиксация осуществляется с помощью малярного скотча или дюбелей.
После того как термомат, во избежание «всплытия», зафиксирован, необходимо установить терморегулятор и осуществить проверочное подключение пола к электросети. Для подключения терморегулятора к сети необходимо пригласить специалиста, то есть квалифицированного электромонтажника.
Перед устройством бетонной стяжки следует еще раз проверить работоспособность стержневого теплого пола. В том случае, если его работа осуществляется нормально, можно приступать к армированию будущей стяжки и ее непосредственной заливке. На затвердевшую бетонную стяжку укладывается желаемое напольное покрытие.
Как пленочный, так и стержневой теплый пол отличается превосходными эксплуатационными характеристиками, скрыт от глаз, долговечен, безопасен и совместим с самыми различными напольными покрытиями. Кроме того, инфракрасные теплые полы позволяют экономить на электроэнергии и создавать при этом неповторимый уют и комфорт в жилом помещении.
