Безбетонные системы подогрева пола. Сухая система отопления полов
Теплые полы уже давно отвоевали свое место в сфере отопления жилого помещения. Становясь популярнее с каждым днем, теплые полы входят в наши дома, создавая в них комфортную и уютную атмосферу.
Преимущества теплых полов
Благосклонность потребителей такие полы приобрели, благодаря своим эстетическим и эксплуатационным свойствам. Кроме того, такой способ подогрева полов позволяет им излучать тепло всей свободной от мебели поверхности. Это способствует наиболее благоприятному для организма человека соотношению температур на разном уровне высоты помещения. Так, на уровне головы температура поддерживается в пределах 20-22˚C, а на уровне пола – 24-26˚C. Пожалуй, трудно найти такой отопительный прибор, который мог бы поддерживать соответствующий температурный режим.
Еще одним преимуществом теплого пола является отсутствие конвекционной циркуляции воздуха, что препятствует насыщению воздуха пылью. Это, несомненно, благоприятного сказывается на состоянии здоровья любого человека, особенно, детей и людей, страдающих аллергией.
Альтернатива «мокрой» системе напольного отопления
Нередки ситуации, когда застройщики вынуждены отказаться от использования в жилищах теплых полов, что связано с недостаточной несущей способностью имеющихся перекрытий, особенно это касается этажей, расположенных выше первого. Используемая в течение многих лет «мокрая» система напольного отопления довольно тяжелая и оказывает существенное давление на перекрытия. Так, кроме довольно толстого слоя теплоизоляции, который может достигать 20 см, осуществляется его заливка выравнивающей стяжкой, а затем укладывается еще один бетонный слой, в который, собственно, и «прячется» теплоизлучающий контур. Затем осуществляется монтаж пароизоляции и, непосредственно, чистового напольного покрытия.
Такое количество слоев, кроме всего прочего, отражается на высоте помещения, порой, существенно ее сокращая. Нагрузка «мокрой» системы отопления пола составляет около 250-300 кг/м2, что весьма существенно, особенно, для деревянных полов. На сегодняшний день превосходной альтернативой «мокрой»системе отопления пола стало «сухая»система, называемая еще безбетонной. Она имеет множество достоинств и отличается не плохими эксплуатационными качествами.
Во-первых, она намного легче чем «мокрая»система, что влечет за собой существенное снижение нагрузки на перекрытия в жилом помещении, так, эта нагрузка уменьшается примерно в 10 раз, по сравнению с использованием бетонной стяжки. Вместо неё применяются специальные металлические пластины или фольга, которые способствуют наиболее благоприятному распределению тепла, исходящего от нагревательного кабеля. Кроме того, при использовании «сухая»системы напольного отопления высота жилого помещения сокращается значительно меньше, потери высоты составляют от 13 до 60 мм.
Еще одним несомненным достоинством безбетонных теплых полов является существенное сокращение временных затрат на их монтаж. При этом, непосредственно после монтажа теплый пол готов к эксплуатации, в то время как пол с бетонной стяжкой требует определенного времени перед началом эксплуатации в связи с необходимостью полного высыхания. «Сухой» теплый пол является оптимальным решением для тех жилых помещений, где уложены деревянные лаги, кроме того, они могут выступать в качестве основного и дополнительного вида отопления, как в детской комнате, так и в гостиной, на кухне, в коридоре и иных помещениях.
Источник тепла - вода
Такой тип теплых полов, который предусматривает подвод теплоносителя, чаще всего используется в частных домах, где предусмотрено наличие водяного отопления с принудительной циркуляцией. В качестве теплопередающих элементов выступают полимерные трубы, изготовленные из сшитого полиэтилена или металлопласта, а источником энергии в данном случае будет служить нагретый теплоноситель – вода.
Принцип работы безбетонных теплых полов предельно прост: по трубам, которые укладываются в пол, проходит теплоноситель, который отдает свое тепло специальной подложке или непосредственно чистовому напольному покрытию. Одним из основных элементов данной системы подогрева пола являются специальные пластины с желобком, выполненные, как правило, из алюминия. Основным назначением данных пластин является плотный обхват, хорошая фиксация трубы и равномерное распределение излучаемого тепла.
Практически 90% площади теплого пола покрывается такими пластинами, которые, для большего удобства, можно делить на части, подгоняя их по длине жилого помещения. Грамотная укладка алюминиевых пластин позволяет избежать появления своеобразных «полос» с разным температурным режимом.

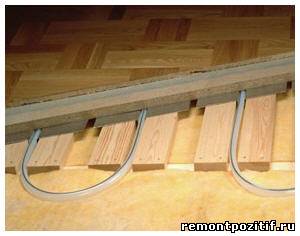

В качестве примера технологии укладки «сухой» системы напольного отопления с подводом теплоносителя Ремонт позитивный расскажет про ее монтаж в деревянном полу на лагах.
В первую очередь, монтаж теплого пола требует укладки между лагами утеплителя, в качестве которого выступает, как правило, минеральная вата. Затем к лагам прибиваются доски с минимальным содержанием влаги (около 10%), между которыми оставляют небольшой зазор. После этого пол приобретает поверхность, вполне пригодную для размещения на ней алюминиевых пластин, которые монтируются, начиная от наружной стены. Фиксируются эти пластины с помощью обычных гвоздей.
Следующим этапом укладки теплых полов с подводом теплоносителя является монтаж труб, по которым будет протекать теплоноситель, то есть, вода. На уложенные трубы помещается слой пароизоляции, на который, в свою очередь, монтируются плиты ДСП (древесно-стружечное полотно). Плиты необходимо укладывать поперек прибитых досок, используя для фиксации шурупы. Чистовым напольным покрытием может служить, как паркет и плитка, таки обычная половая доска.
Источник тепла - нагревательный кабель

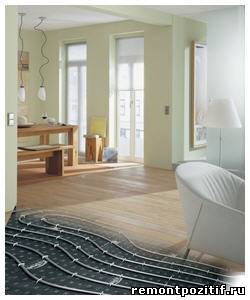

Наибольшее распространение и большую популярность приобрели такие системы напольного отопления, в которых в качестве источника тепла выступает резистивный нагревательный кабель, который прокладывается в конструкции пола. Такая система напольного отопления использует в качестве источника питания электроэнергию. Затраты на нее, несомненно, возрастут, однако именно такой теплый пол станет оптимальным решением для обогрева жилых помещений с холодными полами на первом этаже и любых других помещениях, даже нежилых.
Несмотря на довольно существенные затраты на электроэнергию в перспективе, следует отметить, что закупочная цена такой системы обогрева напольного покрытия является довольно демократичной. Кроме того, электрическая безбетонная система подогрева пола отличается высокой тепловой мощностью.
Монтаж электрической системы в конструкцию деревянных полов на лагах имеет свои особенности. Так, следует учесть, что теплый пол должен быть безопасным, именно поэтому мощность нагревательного кабеля должна составлять не более 10 Вт/м2 во избежание возгорания.
Перед монтажом нагревательного кабеля необходимо осуществить укладку металлической крепежной сетки, которая помещается над теплоизоляционным слоем между лагами. Очень важным условием является то, что следует избегать контакта между нагревательным кабелем и теплоизоляционным слоем с деревянными конструкциями пола. Сам кабель фиксируется на сетке с интервалом в 30 см, а расстояние между кабелем, закрепленным на сетке, и лагами должно составлять не менее 3 см, а до напольного покрытия – не менее 5 см. В том месте, где кабель и лаги пересекаются, в последних делается прорез, и защитить его несгораемым материалом, например, алюминиевой фольгой.
Контролировать и регулировать работу электрической системы обогрева напольного покрытия позволяют терморегуляторы, которые имеют встроенный датчик температуры воздуха в жилом помещении и соединяется с датчиком температуры пола, который контролирует температурный режим между лагами. Такое соединение осуществляется только с использованием медного провода, который прокладывается в специальной гофрированной защитной трубке.
В качестве чистового напольного покрытия может использоваться, как многослойная фанера с последующим монтажом ламината, так и паркет.
Таким образом, «сухие» системы подогрева напольного покрытия обладают множеством достоинств, они не только функциональны, но и отличаются эстетичным внешним видом, требуют меньших временных затрат и могут эксплуатироваться непосредственно после монтажа.
