Что такое изодом. Технология Изодом в строительстве частного дома

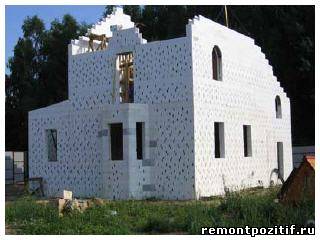

Построить дом – одно из самых главных дел в жизни, и тот, кто решился на этот ответственный шаг, в первую очередь задумывается о выборе материала для возведения несущих стен, ведь именно они являются основой долговечности, надежности и комфортабельности будущего жилища. Сегодня мы хотим представить вам одну из передовых технологий«Изодом» (или «Термодом»), относящуюся к высоким энергосберегающим технологиям в строительстве, и предназначенную для быстрого возведения недорогих и теплых домов.
В основе технологии «Изодом» лежит возведение несущих стен дома из монолитного железобетона при помощи неснимаемой опалубки, выполненной из специального строительного пенополистирола. Технология «Изодом» с точки зрения таких параметров, как звукоизоляция, теплозащита, скорость строительства, долговечность и прочность относится к технологиям высокого уровня в области строительства. Данная технология не является экспериментальной, так как при ее реализации используются те материалы, технологические и конструктивные решения, которые прошли тщательную многолетнюю проверку.
Еще в 1951 году в Германии был открыт пенополистирол, который сразу же нашел широкое применение в качестве теплоизолятора – им обшивали наружные стены строений. Несколько позже была изобретена система покрытий, подходящая пенополистиролу - полимерная штукатурка. В конце 50-х годов на основе теоретических расчетов и накопившегося опыта этот материал был представлен широкой публике, которая занималась строительством. В начале 60-х годов одного австрийского инженера посетила мысль о том, что можно заменить возведение стен и последующую их оклейку плитами из пенополистирола на изготовление опалубки в виде блоков из пенополистирола, сборки блоков на месте строительства и заливки в них бетона. При воплощении этой идеи в жизнь, результат остался тот же, а трудозатраты существенно снизились, что доказало экономическую обоснованность идеи.
С тех пор блоки из пенополистирола постоянно модернизировались и усовершенствовались. Сегодня они представляют собой удобный и прочный материал, при помощи которого можно построить дом практически любой архитектуры. Технология «Изодом» является универсальной системой, применяемой для возведения многих строительных объектов – данная технология весьма широко распространена в странах США, Австралии, Канады и Западной Европы.

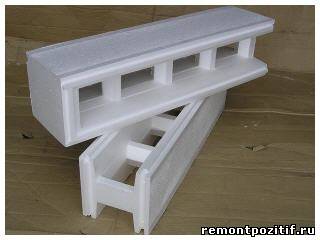

Неснимаемая опалубка «Изодом» выполняется из твердого пенополистирола (термоблоков), имеющего форму пустотелых блоков, которые армированы и заполнены бетоном. Термоблок состоит из двух вертикальных панелей, имеющих толщину 50 мм и соединенных между собой перемычками. Габаритные размеры термоблоков составляют 1000x250x250мм. Термоблоки бывают рядовые, торцевые, поворотные, простеночные рядовые, простеночные торцевые и перекрытые. В среднем один рядовой термоблок весит 750 г.
Вытекание бетона предотвращает специальная конструкция замков. Сборка блоков из пенополистирола напоминает популярную детскую игру «Лего», в которой кубики соединяются быстро и точно. Строительная технология «Термодом» сочетает в себе оптимальные механические, физические, тепло- и звукоизоляционные характеристики. Полутораметровые пенополистирольные блоки практически невесомы, их легко может поднять даже ребенок. А соорудить бетонную монолитную стену, обрамленную с наружной и внутренней стороны звуко- и теплоизоляционной оболочкой из пенополистирола становится возможным в ходе всего одной технологической операции. Кроме того, построить собственный теплый дом можно за удивительно короткий срок – два человека за трое суток способны возвести строение с полезной площадью до 100 кв.м. При этом стоимость 1 кв.м. стены, выполненной по технологии «Изодом» составляет приблизительно на 30% ниже, чем стоимость 1 кв.м. кирпичной стены.
Нужно отметить, что слой пенополистирола, имеющий толщину 5 см, обладает такой же теплопроводностью, как бетонная стена, имеющая толщину 2,5 м. Другими словами в данном случае довольно тонкие стены способны обеспечить высокие теплосберегающие свойства дома, не давая особой нагрузки на фундамент. Помимо этого двойная изоляция несущей стены обеспечивает минимальные температурные колебания, за счет чего все элементы дома будут надежно защищены от перепадов температуры, а, следовательно, от расширения материала и появления трещин. Стены, построенные по технологии «Изодом», довольно быстро реагируют на изменения температуры внутри помещения, для их прогрева не понадобится слишком много времени в отличие от стен, имеющих однослойную изоляцию или вообще без изоляции.
Пенополистирол практически не впитывает влагу, коэффициент его водопоглощения еле достигает 0,1%, зато очень хорошо пропускает водяные пары, содержащиеся в воздухе – паропроницаемость составляет 0,032мг/ м.ч.Па. Низкие температуры воздуха не оказывают на пенополистирол никакого влияния, даже при сильных морозах этот материал не меняет своих физических и химических свойств. Также пенополистирол не изменяет своих параметров при воздействии на него высоких температур (до 90°С). Пенополистирол является самозатухающим материалом, то есть при пожарах он не выделяет токсичных соединений и не распространяет огонь. При кратковременном воздействии огня пенополистирол оплавляется, но не возгорается, однако при длительном воздействии пламени возгореться он все-таки может, но скорость продвижения огня по его поверхности будет очень слабая. Кроме того, пенополистирол не подвержен воздействию грибков, бактерий, плесени и грызунов, что подтверждает многолетний опыт строительства зданий по технологии «Термодом» в Европе. Кстати, дома, построенные по этой технологии, в Германии страхуются на сто лет.
Строительство частного дома по технологии Изодом

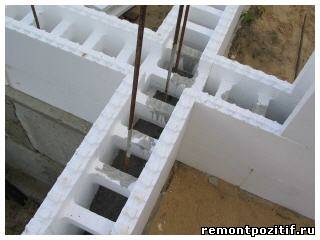

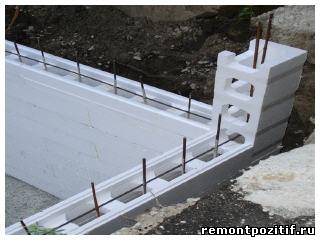

Строительство несущих стен здания по технологии «Изодом», как правило, не вызывает затруднений и доступно даже непрофессионалу. Начинают укладку пенополистирольных блоков с обустройства гидроизоляции на тщательно выровненном фундаменте. Гидроизоляционный слой можно изготовить из двухслойного рубероида на полиэтиленовой пленке или мастике. Затем на выполненный слой гидроизоляции по всему периметру будущего строения укладывается первый ряд пенополистирольных блоков. При этом через полости блоков пропускается скрепленная с фундаментом вертикальная арматура. После этого в пазы блоков, в соответствии с проектом дома, закладываются прутки горизонтальной арматуры.

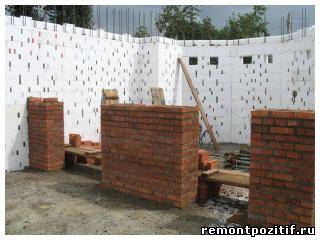

Первый ряд кладки формирует архитектуру целого этажа, поэтому здесь очень важно оформить отводы внутренних стен и откосы дверных проемов в нужных местах. Второй слой блоков укладывается по принципу кирпичной кладки со смещением, перекрывая вертикальные швы первого слоя, что обеспечивает строению жесткую фиксацию. Соединение пенополистирольных блоков производится путем легкого нажима на их кромки так, чтобы замки, находящиеся в нижней и верхней части кромок, плотно замкнулись без зазоров.
Третий ряд контролирует выравнивание блоков по вертикальным швам кладки. В этом ряду кладки необходимо обязательно установить временные стягивающие перемычки, выполненные из блоков МП для того, чтобы зафиксировать размер проемов. Перемычки проемов необходимо защитить от проседания и разрушения, что вполне может произойти под весом жидкого бетона. Для этого изготавливаются вертикальные подпорки, которые удаляются только после того, как бетон застынет.
После этого необходимо сверить размеры стен с проектом, определить их осевую точность, после чего заглушить все боковые отверстия с помощью специальных элементов, которые образовались в местах соединения блоков в углах, на проемах окон и дверей. Теперь можно приступать к заливке конструкции бетоном. Для изготовления бетонной массы понадобится бетоносмеситель, приготовление раствора ручным способом не допускается. Струю бетона нужно направлять сначала на углы и откосы постройки, и края отверстий, и только потом на середину полости стены. Уплотняется бетон методом штыкования, виброуплотнение в данном случае не используют.
Если свежий слой бетона укладывается по прошествии более, чем через шесть часов после того, как был заложен предыдущий слой, то поверхность застывшего бетона необходимо очистить от цементного стекловидного молочка и увлажнить ее. Поверхность уложенного бетона разглаживать не нужно, так как это может ухудшить качество сцепления.
Для оформления стыков углов, а также внутренних и внешних несущих стен нужно вырезать фрагменты в торцевых частях одних блоков и боковых стенках других так, чтобы в получившиеся проемы можно было вставить арматуру, а бетонная масса смогла бы образовать прочное соединение на углах и в разветвлениях.
Необходимо сказать и о том, что герметичная опалубка «Изодом» несколько ограничивает отвод излишней воды, поэтому ее содержание в бетоне нужно контролировать. При необходимости можно обеспечить более пластичную консистенцию бетонной смеси путем добавления в нее пластификаторов. Если же вы хотите построить по технологии «Изодом» стены погреба или подвала, то наружный слой пенополистирола необходимо защитить от бокового давления грунта. Что касается внешней гидроизоляции стен погреба, то ее, как правило, осуществляют традиционным способом, так же как при выполнении кирпичной кладки стен.
Для выполнения арочного проема в блоках вырезают контур желаемой арки, при этом нижнюю часть необходимо опоясать металлическими листами или каким-либо другим материалом, который можно использовать в качестве съемной опалубки арочного проема. Бетонирование и армирование арочных перемычек происходит точно так же, как и плоских перемычек дверных и оконных проемов. Нижнюю часть арки можно утеплить листовым пенополистиролом.
После того, как все вышеперечисленные операции выполнены, можно приступать к заполнению бетоном пустот блоков. При индивидуальном строительстве лучше осуществлять бетонирование по 2-3 ряда бетонной смесью, приготовленной непосредственно на строительной площадке. В процессе бетонирования верхний край стены для каждых двух рядов должен состоять из ряда незаполненных в этом цикле блоков, выполняющих роль стяжки. Верхнюю кромку такого ряда блоков нужно дополнительно защитить корректором МН для того, чтобы в замки не попадала бетонная масса. При этом корректоры МН можно использовать неоднократно.
После первых рядов укладывают и бетонируют следующие ряды, постепенно возводя стены нового дома. Если вы решили построить дом в два и более этажа, то для заполнения полости блоков целесообразно использовать пластичную бетонную массу и бетононасос, отрегулировав расход бетона так, чтобы он не превышал объем 10-15 куб.м/час.
Технология «Изодом» дает возможность использовать самые разнообразные варианты перекрытий – деревянные, монолитные, сборные железобетонные. Однако вид перекрытия должен соответствовать тому, что указан в проекте дома. Если же в проекте отсутствует несущее перекрытие, то в его качестве можно использовать блоки, применяемые для монтажа проемов - вырезать отверстие в дне блока и соединить его с нижерасположенной стеной монолитным способом.

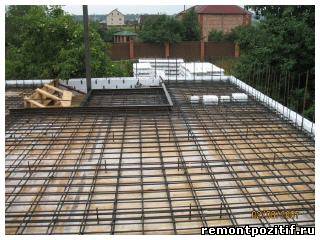

Еще одним часто используемым видом перекрытия является перекрытие из монолитного железобетона, которое выполнено по листу профнастила. Такое перекрытие монтируется прямо на стройплощадке без участия сложной строительной техники и легко может быть приспособлено к требованиям проекта по прочностным, тепло- и звукоизоляционным требованиям с помощью дополнительного армирования и слоев утеплителя. Форма и тип крыши зависит от выбранного проекта дома. Технология «Изодом» дает возможность применять разнообразные конструкции крыш, ограничений здесь практически нет.
Кроме того, использование технологии «Изодом» в строительстве частного дома, как отмечает Ремонт позитивный, дает возможность использовать разнообразные варианты внутренней и внешней отделки – фасадные панели, полимерные штукатурки, сайдинг из металла или винила, камень, плитка, кирпич, штукатурка и т.д. Подведение коммуникаций не составит особого труда, в пенополистироле нетрудно сделать проемы под все необходимые системы снабжения и проводку. И что самое замечательное, никакой дополнительной отделки стен не потребуется – пенополистирол является материалом идеально ровным.
